Адресна Smart LED матриця LT WS2812B 8*32см SMD5050 256led 5v ip20 smart-2812b-8*32

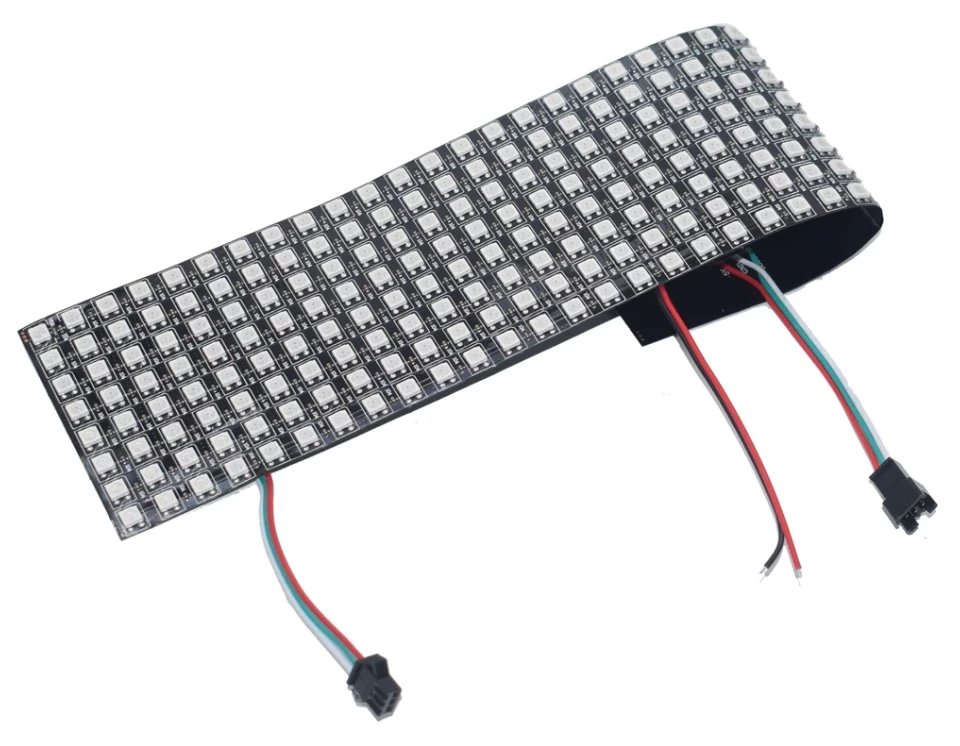

Світлодіодна матриця 8х32см на адресних світлодіодах - WS2812B 256 діод, /> Що таке «розумні» світлодіоди
У продажу давно з'явилися розумні світлодіоди і похідні від них — Розумні світлодіоди відрізняються від звичайних тим, що мають у своєму складі вбудований контролер. Це дозволяє індивідуально керувати кожним світлодіодом у стрічці або матриці, а це, у свою чергу, дозволяє створювати чудові ефекти, виводити кольоровий текст, анімацію або піктограми у якої можна запалити будь-який “піксель”. А запалити можна одним з 16,7 мільйонів кольорів і відтінків! (Світлодіоди RGB, яскравість кожного кольору має 256 градацій (8 біт), відповідно для трьох кольорів у нас 256 * 256 * 256 = 16,7 мільйонів, що є звичні 24 біта колірної глибини). Тобто по суті отримуємо повноцінний 24 бітний дисплей наднизького дозволу!

Підключення
На світлодіодній матриці розташовано три групи контактів.

Перша група контактів використовується для з'єднання матриці з мікроконтролером :

• сигнальний (DI) — цифровий вхід матриці. Підключіть до будь-якого цифрового PIN мікроконтролера;
• живлення (V) — модуля живлення. Підключіть до живлення мікроконтролера;
• земля (G) — Земля модуля. З'єднайте із землею мікроконтролера.

Якщо ви хочете з'єднати кілька матриць у ланцюжок (гірлянду), використовуйте другу групу контактів:

• сигнальний (DO) — цифровий вихід матриці З'єднайте з цифровим входом наступної матриці;
• живлення (V) — живлення лінії;
• земля (G) — земля лінії.

Зверніть увагу! При використанні гірлянди з матриць переконайтеся у працездатності схеми живлення. Не можна подати харчування всієї гірлянди лише через першу матрицю — доріжки дуже тонкі для великого струму. Підключайте живлення до кожної матриці окремо через третю групу контактів:

• живлення (V) — живлення лінії;
• земля (G) — земля лінії.
