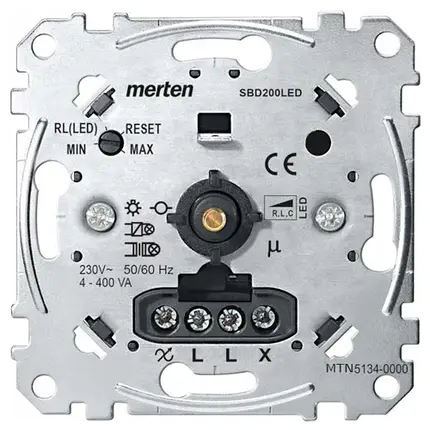

Механізм універсального поворотно-натискного світлорегулятора 4-400 Вт (RLC) з підтримкою LED-ламп, що димуються.

Універсальний вставний поворотний диммер для всіх типів навантаження, у тому числі й led.
– Підходить для колекцій: Merten (by Schneider Electric).
– Для повної комплектації необхідно підібрати лицьову накладку та настановну рамку.
За допомогою універсального поворотно-натискного димера з підтримкою світлодіодних ламп можна включати та регулювати омічне, індуктивне та ємнісне навантаження. Такий світлорегулятор (димер) автоматично розпізнає приєднане навантаження. Він захищений від навантаження, короткого замикання, перегріву та має функцію плавного пуску. Є можливість встановлення діапазону регулювання яскравості та налаштування робочого режиму димування (відсікання фази по задньому фронту або відсікання фази по передньому фронту).

Важливо:

• Завжди експлуатуйте пристрій відповідно до наведеними технічними характеристиками.
• Можливо пошкодження під'єднаних диммерів при підключенні комбінованого навантаження (індуктивного та ємнісного).
• Діммер розрахований на синусоїдальну напругу мережі.
• Якщо використовуються трансформатори, підключайте до димера тільки регульовані трансформатори.
• Світлорегулювання розеток заборонено.
• Ризик перевантаження та підключення невідповідних димерів занадто високий.
• Якщо клема використовується для послідовного підключення, механізм повинен бути захищений автоматичним вимикачем на 10А.

Налаштування пристрою

Діапазон регулювання

Діапазон регулювання димера при необхідності можна налаштувати під діапазон регулювання вання яскравості ламп різних виробників.

Налаштування діапазону регулювання

1. Встановіть потенціометр у положення MIN або MAX.
2. Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час).
3. Поверніть поворотну ручку до бажаної мінімальної або максимальної яскравості.
4. Натисніть та одразу відпустіть мікровимикач. Вибрана яскравість зберігається як мінімальна або максимальна яскравість і режим налаштування закривається. Діммер розпізнає приєднане навантаження автоматично; Проте це може спричинити збої в деяких лампах (див. характеристики виробника ламп). У цьому випадку можна налаштувати робочий режим.

   Переключення робочого режиму димування в режим RL LED

   • Встановіть потенціометр у положення RL (LED).
   • Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час). Робочий режим переключиться в «відсікання фази переднього фронту для світлодіодних ламп» (режим RL LED), а мінімальне та максимальне значення яскравості будуть скинуті.

   У робочому режимі «відсікання фази переднього фронту для світлодіодних ламп» (режим RL LED) можна підключати світлодіодні лампи тільки до 10% максимального дозволеного навантаження диммера. .

5. Поверніть поворотну ручку за годинниковою стрілкою або проти годинникової стрілки: яскравість підключених ламп збільшиться або зменшиться.

Повернення до режиму за промовчанням – RESET

1. Встановіть потенціометр у положення RESET.
2. Утримуйте мікровимикач натиснутим протягом 5 секунд (лампочка загориться на короткий час).

Робочий режим перемкнеться у відсічку фази по задньому фронту» (режим RC), а мінімальне та максимальне значення яскравості будуть скинуті.

Що робити при зникнення проблеми?

Діммер регулярно знижує яскравість лампи під час роботи і не дозволяє збільшити її.
Дайте пристрою охолонути і зменшіть під'єднане навантаження. Навантаження не вмикається після вимкнення.
Дайте пристрою охолонути і зменшіть підключене навантаження.
Усуньте можливі короткі замикання.
Відновіть несправне навантаження.
Яскравість навантаження зменшена до мінімальної.
Ланцюг перевантажений. -> Зменшіть навантаження.
Навантаження в ланцюзі менше мінімального. -> Збільште навантаження.
Неправильний діапазон регулювання. -> Зменшіть максимальне значення яскравості.
Навантаження не перервно блимає при мінімальній яскравості.
Навантаження в ланцюгу недостатнє для мінімального можливого значення яскравості.
Збільште мінімальне значення яскравості (налаштуйте діапазон регулювання яскравості).
Лампа безперервно блимає.
Неправильне налаштування робочого режиму.
Перемкніть робочий режим у «відсічку фази переднього фронту для світлодіодних ламп» (режим RL LED).
Або поверніть робочий режим до налаштувань за замовчуванням.
Не вдається суттєво відрегулювати яскравість.
Налаштуйте діапазон регулювання яскравості.
Перемкніть робочий режим у «відсікання фази по передньому фронту для світлодіодних ламп» (режим RL LED).

Технічні характеристики

Номінальна напруга: 230В перем. потужність:

Світлодіодні лампи (режим RC): 4 – 200В.
Лампи розжарювання: 4 – 400В т.
Галогенні лампи 230В: 4 – 400Вт.
Галогенні лампи низької напруги з регульованим обмотувальним трансформатором: 4–400 ВА.
Галогенні лампи низької напруги з електронним трансформатором: 4–400 ВА.< br/> Нейтральний провідник: Не потрібний.
Клеми: Гвинтові клеми на макс. 2,5мм² .
Захист: Автоматичний вимикач на 16А.

Особливості:

• Захист від короткого замикання.
• Захист від перевантаження.
• Плавний пуск.
• Стійкий до перегріву.
• Автоматичне визначення навантаження.

Артикул виробника: MTN5134-0000< /h3>
